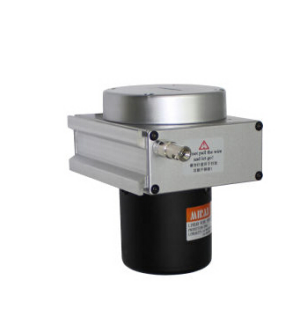

拉線位移傳感器是測量或控制位置的一種關鍵部件，在機械設備、化工設備、電解鋁設備、河道堤壩測量、工業生產線等多個領域中實現測量及控制功能。拉線位移傳感器也稱為拉線編碼器、拉繩編碼器等。
拉線位移傳感器可將機械位移量轉換成可計量的、成線性比例的電信號。當被測物體產生位移時，拉動與其相連接的傳感器繩索，繩索帶動傳感器傳動機構與編碼器同步轉動；當位移反向移動時，傳感器內部的自動回旋裝置將自動收回繩索，并在繩索伸收過程中保持其張力不變；從而輸出一個與繩索移動量成正比例的電信號。
傳感器具有獨立自動排線機構，保證拉伸繩自動均勻排線、保證傳感器具有高獨立線性精度和較長的傳感器使用壽命。
1.根據測量距離選擇
根據測量距離來確定拉繩位移傳感器的行程。這要根據自身設備現場測量一下就可以了，首先確定一下需要的信號模式，這就要和自己的設備控制部分相結合，如果不確定可以與采用的控制軟件工程師進行溝通。因?yàn)�，同樣測量位移的同類產品相當多，在原理上也是多種多樣的，選擇原理不同的傳感器廠家需要確定以下：量程的大小、被測量物體運動部分對位移傳感器主體尺寸的要求是多少。
2. 拉繩傳感器靈敏度的選擇
在靈敏度選擇上，拉線編碼器的線性決定了靈敏度的高低，但也并不是靈敏度越高就越好。這就要充分結合與被測量物體對應的輸出信號，只有在有利于信號處理最佳時。才是最佳的選擇。因?yàn)槔K編碼器的靈敏度是有方向性的。當輸出只要求AB相時或針對其結果不高時，就要選擇靈敏度小的產品。
3.響應頻率
拉線傳感器的分辨率決定了運動物體的頻率范圍，該條件必須掌握好被測量的物理范圍內，在實際測量過程中，位移傳感器的響應信號會有少許延遲，但通過4倍頻放大器處理后，這個結果可以忽略不計。
4.線性范圍
拉線式傳感器的線形范圍是指輸出與輸入成正比的范圍。以理論上講，在此范圍內，靈敏度證為恒定值。拉繩編碼的線性范圍越寬，則其精度就越高。在選擇拉線編碼器時，首先要看能否滿足其測量要求。在實際測量過程中，任何類型的產品都不敢保證其是絕對的線性。
5、使用壽命，在使用壽命這一點上，拉線式位移傳感器由于其特殊的機械結構，使用壽命一般在500萬次~1000萬次之間，但工作效率和環境的影響也會造成拉繩位移傳感器壽命縮短，如在高磁場、高污染、高低溫等環境下工作，都是會對拉線傳感器帶來壽命縮短的原因。
特點：
1.結構小巧，安裝空間尺寸小。
2.測量行程長（100～1000mm），精度高（0.3%FS），防護等級IP65。
3.外殼和線輪均經過防腐處理，牽引繩為不銹鋼外敷特氟龍，可以在惡劣的環境下工作。
4.可選輸出方式有：電阻型、電壓型、電流型、增量脈沖型、絕對脈沖型。 |
